一、技术数据

型号 单位  UN-150

额定容量 KVA  150

初级电压 V 380

负载持续率 %  20

次级电压调节范围 V  7.04-11.5

次级电压调节级数 级  8

额定调节级数 级  7

最大顶锻力 KN  50

钳口最大距离 mm  70

最大送料行程 mm  50

低碳钢额定焊接截面 mm2  1000

低碳钢最大焊接截面 mm2  1200

焊接生产率 次/小时  30

冷却水消耗量 升/小时 0 400

重量 kg  550

外形尺寸  mm 1770*655*1230

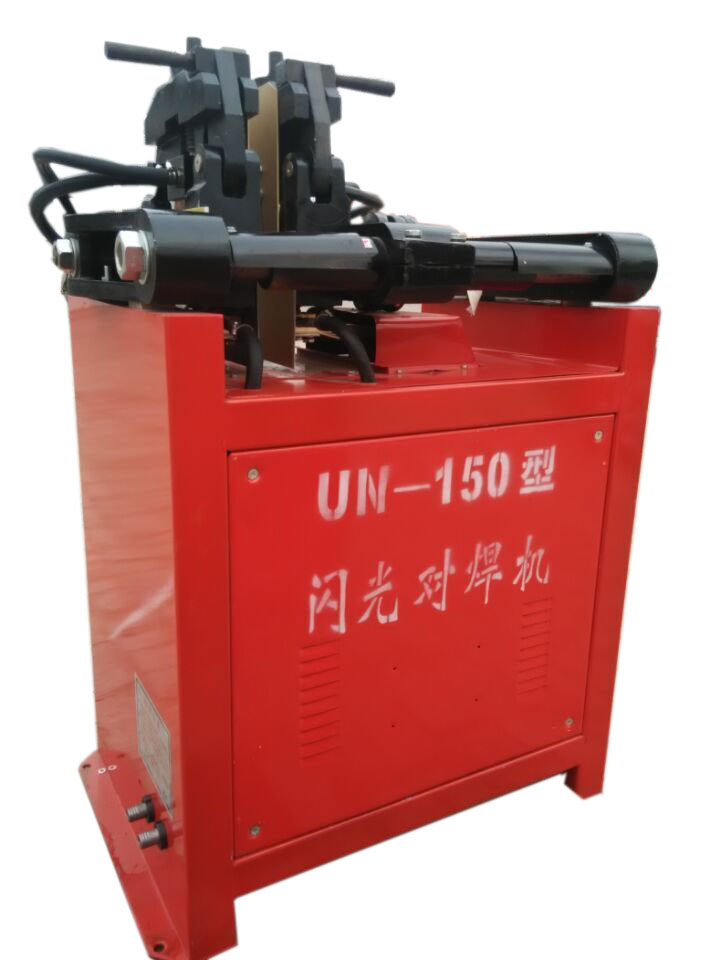

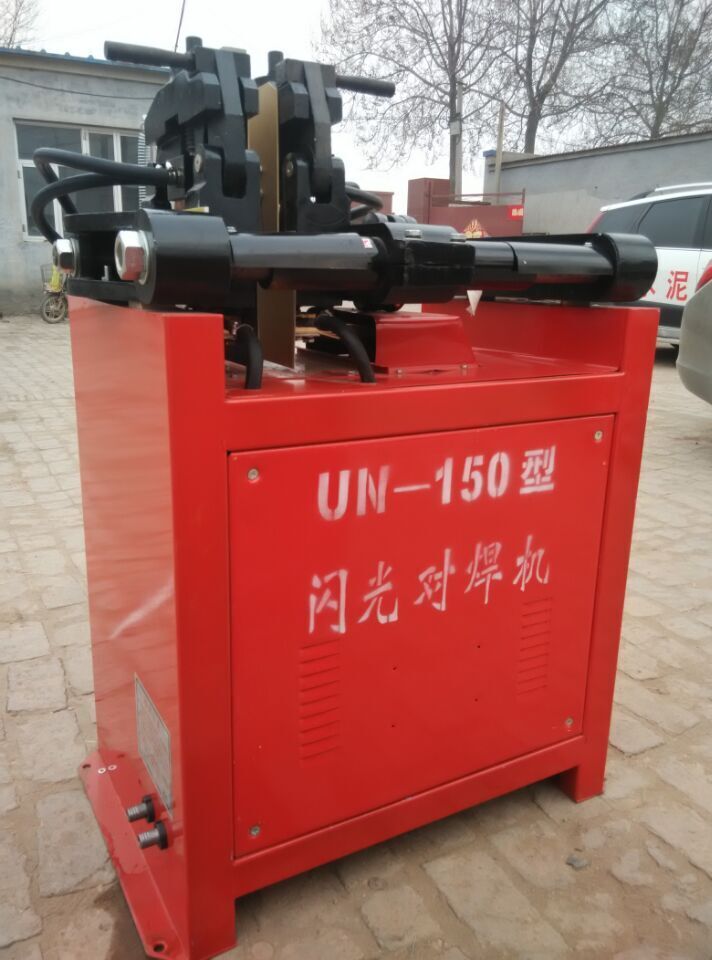

二、结构概述

  本系列焊机构造主要由焊接变压器、固定电极、移动电极、送料机构（加压机构）水冷却系统及控制系统等组成。

  左右两电极分别通过多层铜皮与焊接变压器次级线圈的导体连接，焊接变压器的次级线圈采用循环水冷却。在焊接处的两侧及下方均有防护板，以免熔化金属溅入变压器及开关中。焊工须经常清理防护板上的金属溅沫，以免造成短路等故障。
